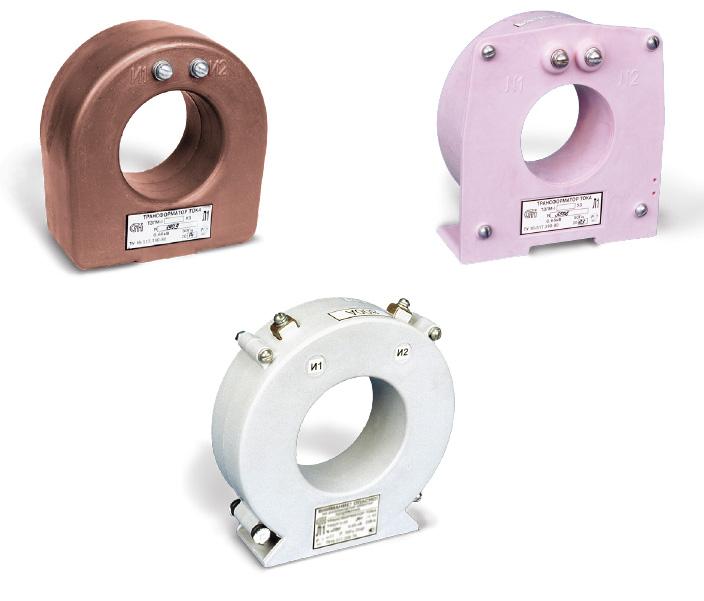

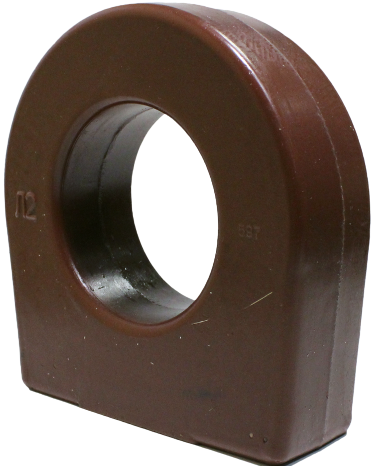

TZLM transformers are designed to power relay protection circuits against ground fault of individual cores of a three-phase cable by transforming zero-sequence currents. Transformers are installed on the cable: with a diameter of up to 70 mm - TZLM-1, with a diameter of up to 100 mm - TZLM-1-1 and TZLM-1-2.
Transformers are manufactured in "U" or "T" version of category 2 in accordance with GOST 15150 and are designed to operate under the following conditions:
- height above sea level is not more than 1000 m;
- ambient temperature is given in the table;
- the environment is non-explosive, does not contain dust, reactive gases and vapors in concentrations that destroy metal coatings and insulation (type II atmosphere according to GOST 15150);
- working position - any.
|
Климатическое исполнение |
Рабочее значение температуры, °C |
|||
|
нижнее |
верхнее |
|||
|
эксплуатация |
транспортировка |
эксплуатация |
транспортировка |
|
|
У |
-45 |
-50 |
+45 |
+50 |
| Т | -10 | -50 | +55 | +60 |
| Тип реле | Используемая шкала реле, А | Уставка тока срабатывания, А |
Чувствительность защиты (первичный ток, А), не более | ||
| при работе с одним трансформатором |
при после- довательном соединен. трансформ. |
при параллель- ном соеди- нении двух трансформ. |
|||
| РТ-140/0,2 РТЗ-51 |
0,1–0,2 |
0,1 |
8,5 |
10,2 |
12,5 |
|
Наименование параметра |
Значение |
|
Класс напряжения, кВ |
0,66 |
|
Номинальная частота, Гц |
50 |
|
Односекундный ток термической стойкости, А |
20 |
|
Коэффициент трансформации |
1/470 |
|
Диапазон эксплуатации трансформаторов по первичному току при работе с микропроцессорной защитой типа SEPAM 1000+, А |
0,1-200 |
