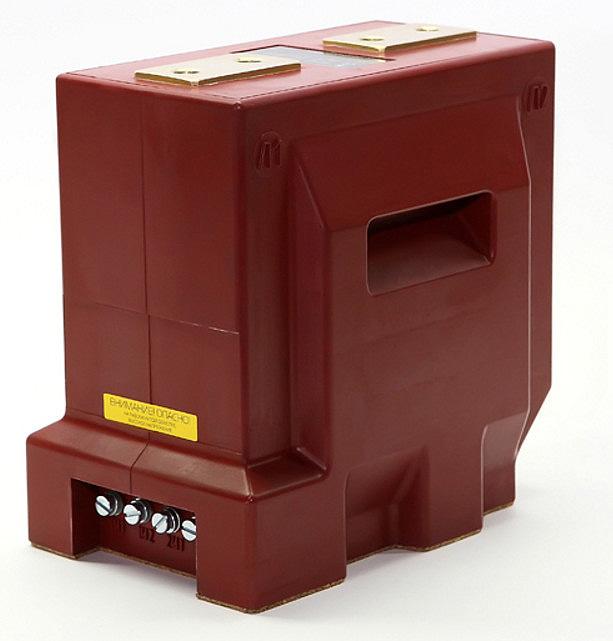

TOL

submit your application
Тип трансформатора Номинальный первичный ток, А В, мм Н, мм h, мм Рис. Масса, кг
ТОЛ-10-I-1 5-400 40 224 26 2,4 20±1
500-800 32
1000-2000 60 36
ТОЛ-10-I-2 5-400 40 26 1,3
500-800 32
1000-2000 60 36
ТОЛ-10-I-3 30, 40, 50, 75, 80, 100, 150 40 18 2,4 20±1
ТОЛ-10-I-4 1,3
ТОЛ-10-I-5 100, 150, 200 40 234 22 2,4
ТОЛ-10-I-6 1,3
ТОЛ-10-I-7 50-800 40 224 20 2,6 20±1
ТОЛ-10-I-8 1000-2000 60 1,5



Наименование параметра Норма
Номер конструктивного исполнения
1 или 2 3 или 4 5 или 6 7 или 8
Номинальное напряжение, кВ 10 или11*
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60*
Номинальный вторичный ток, А 1 или 5
Номинальный первичный ток, А 5,10,15,20,30,
40,50,75,80,
100,150,200,
300,400,500,
600,750,800,
1000,1200,
1500,2000		 30,40,
50,75,
80,100,
150		 100,150,
200		 50,75,100,
150,200,
300,400,
500,600,
750,800,
1000,1200,
1500,2000
Число вторичных обмоток 2 3
Класс точности вторичной обмотки для измерений
при номинальном первичном токе, А:
5-400
500-1500

0,2;0,2S;0,5;0,5S или 1
0,2;0,2S;0,5;0,5S
Класс точности вторичной обмотки для защиты 5Р; 10Р
Номинальная вторичная нагрузка при
коэффициенте мощности cosφ = 0,8 BA:
- вторичной обмотки для измерений
- вторичной обмотки для защиты

до 30**
15
Номинальная предельная кратность вторичной обмотки для защины, не менее 10
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 и 1, не более при номинальном первичном тока, А,
500; 700
5-300; 600; 1000
1200
80; 400; 800;1500


11
13
14
16
Коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S, не более 10
Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300,400
500-2000

0,4
0,78
1,2
1,56
2,5
3,0
5
5,85
6,23
10
12,5
20
31,5
40

-
-
-
-
3,2
4,3
8
20
20
20
20
-
-
-

-
-
-
-
-
-
-
-
-
31,5
31,5
31,5
-
-

-
-
-
-
-
-
5,0
5,85
-
10
12,5
20
20
40
Ток электродинамической стойкости, кА,
при номинальном первичном токе,А:
5
10
15
20
30
40
50
75
100
150
200
300,400
500-2000

1
1,97
3
3,93
6,25
7,56
12,8
14,7
25,5
31,8
51
81
102

-
-
-
-
8
10
20
51
51
51
-
-
-

-
-
-
-
-
-
-
-
81
81
81
-
-

-
-
-
-
-
-
12,8
14,7
25,5
31,8
51
51
102
Испытательное напряжение, кВ:
промышленной частоты
грозового импульса
42
75



Номинальная вторичная нагрузка, ВА 3 5 10 15 20 30 40 50
Коэффициент трансформации Номинальная предельная кратность
5 - 300/5 27 20 12 10 7 5 4 3
80, 200, 400/5 27 21 14 10 8 6 4 3,5
500/5 24 20 13 10 8 5 4 4
600/5 26 21 15 10 9 7 5 4
750/5 27 23 16 13 10 8 6 5
800/5 28 23 17 10 11 8 6 5
1000/5 20 17 13 10 9 7 5 5
1200/5 20 17 13 10 9 7 5 5
1500/5 21 18 14 10 10 8 6 5
2000/5 21 17 14 10 11 9 7 6



Номинальная вторичная нагрузка, ВА 3 5 10 15 20 30 40 50
Коэффициент трансформации Номинальная предельная кратность
50 - 600/5 24 19 13 10 8 6 4 4
750/5 26 21 15 11 9 7 5 4
800/5 26 21 15 10 10 7 5 5
1000/5 20 16 12 10 8 6 4 4
1200/5 21 17 13 10 9 6 5 4
1500/5 21 18 14 10 10 8 6 5
2000/5 18 15 12 10 9 7 6 5
